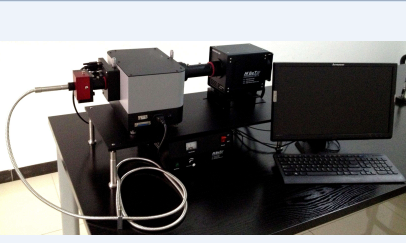

CEM-PEC40 光电化学反应装置

CEM-PEC40系列光电化学反应装置。依托可选择的多光谱光源和各种光电化学池，与电化学工作站联用将光电化学反应输出至电化学工作站，以进行光电化学反应的科学研究。

产品详情

CEM-PEC40系列光电化学反应装置。依托可选择的多光谱光源和各种光电化学池，与电化学工作站联用将光电化学反应输出至电化学工作站，以进行光电化学反应的科学研究。如研究分子或离子在激发态时的氧化还原反应现象、规律及应用；研究光直接影响电极过程的电化学、光能与电能和化学能的转换测量；光电化学电池的光电转化测量；光电化学合成和富集。由于系统设计的灵活性，可与大多数主流电化学工作站联用，光源可选，光谱范围从紫外、可见到红外（UV-VIS-IR），从而可作为光电化学反应测试系统使用，适合光致电化学分析法和光电化学电池性能的研究。而紫外-可见光谱电化学技术是将紫外-可见光谱和电化学相结合起来同时进行测量的方法。

紫外-可见光谱法是基于分子内电子跃迁产生的吸收光谱进行分析，其吸收与电子结构紧密相关，研究对象大多是具有共轭双键结构的分子。该方法具有灵敏度高、准确度好、选择性佳、操作简便、分析速度快、应用广泛等特点。将它与电化学方法联用，在进行电化学研究的同时，可以获得反应物、中间体以及产物的大量信息，很大程度上促进了电化学研究在分子水平上的发展。

可以应用在:
（1）瞬时化学组分或平衡光谱的测量；
（2）电活性物质还原电位的测定；
（3）电化学动力学的测量；
（4）电极/溶液界面上的电荷传递过程研究。

系统主要部分：

光源、反应池、电化学工作站、光学暗室，选配：光功率计、单色仪和光谱仪。

1.光源

1.1复合光源 选配滤光片可提供紫外区、可见光区、以及400-700nm之间的单色光。F300普通氙灯光谱范围300-2500，UV300紫外增强型氙灯光源光谱范围200-2500nm。

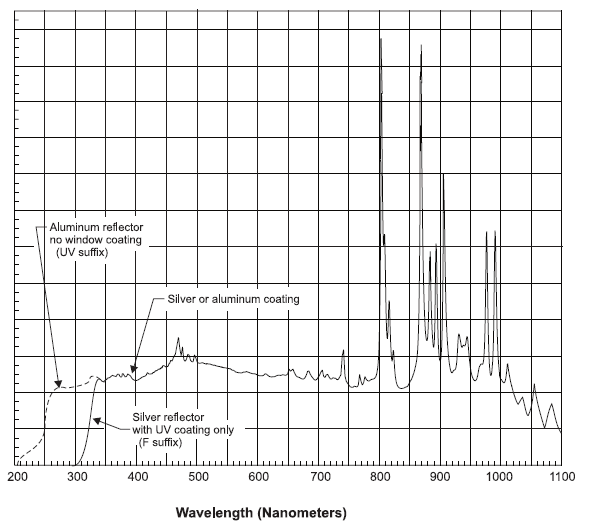

光谱曲线：

技术参数

主要参数	CEM-300F	CEM-300UV
输入功率Power(Watts)	300W（180W~320W）	300W（180W~320W）
工作电流Current (Amps DC)	21A（10A~22A）	21A（10A~22A）
工作电压Voltage (Volts DC)	14V（13V~16V）	14V(13~16V)
发光总输出功率Radiant Output (Watts)	50W	50W
紫外光区输出功率UV Output, <390nm (Watts)	2.6W	6.6W
红外光区输出功率IR Output, >770nm (Watts)	28.8W	26.8W
可见光区输出Visible Output, 390-770nm (Lumens)	5000Lu	4500Lu
色温Color Temperature (Kelvin)	5600K	5050K
灯泡窗口Window Diameter (mm)	25.4mm	25.4mm
灯泡保守寿命Life（Hours）	1000H	1000H
发光光谱范围SpectralOutput(nm)	300nm~2500nm	200nm~2500nm
工作光斑直径	连续可调，最大60mm。	连续可调，最大60mm。
光输出形式	沿光轴可自由旋转	沿光轴可自由旋转
平行光发散角	平均5 °	平均5 °

1.2可调单色光源

软件可实现波长选择、光栅选择和滤光片轮控制，全自动提供全光谱单色光，设置起始波长，终止波长，步长间隔，延迟时间等，点击运行即可，配合电化学工作站等，方便测试ipce和IV等。

常用型号：

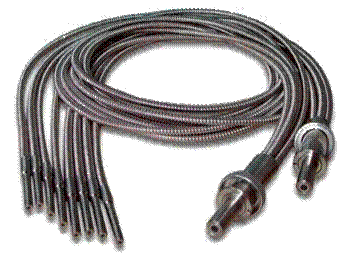

光纤束，直径和长度根据使用要求选择，可以一分多支。石英光纤芯径（直径D）0.1、0.2、0.3、0.4、0.5、0.6、0.8mm；最小弯曲半径短时间100D，长时间未300D；数值孔径（NA）0.21-0.24；紫外光（200-400nm） 85-98%；可见光（400-780nm） 97-99%；

石英光纤芯径(D) (mm)		0.1	0.2	0.3	0.4	0.5	0.6	0.8
芯径皮层外径比		1：1.05，1：1.1，1：1.2，1：1.4
最小弯曲半径 (mm)		100D （短时间），300D（长时间）
保护涂层外径 (mm)		1.2-2.0
数值孔径 (NA)		0.21-0.24
每米透过率%	紫外光 (0.25μm-0.4μm)	85-98
	可见光（0.4μm-0.7μm）	97-99
	近红外（0.76μm-1.6μm）	90-99
	氦氖激光 (0.6328μm）	99
	YAG激光（1.06μm）	98
	Ar离子(Ar+ laser) （0.5145μm）	98
传输功率 ( W/cm2)		≤800（D=0.5mm）（连续Nd:YAG激光）
特点		优异的光学性能，宽广的传光波段，优越的机械性能和挠曲性，是氦氖激光、YAG激光等大功率激光传输的理想材料
应用		大功率激光传输、激光医疗、光谱测量、激光焊接、照明、传感、能量传输等

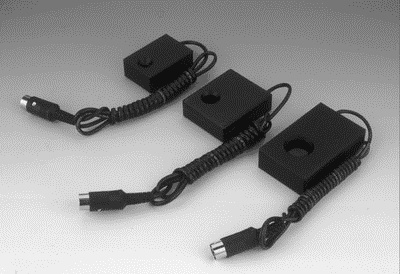

1.4选配光开关
用来控制光开关时间，比如开1s关1s，可设定单次、多次循环。

三种直径：

编号	通光孔径（mm）	重量(g)
NBET-ES050	Ø5	113
NBET-ES125	Ø12.5	155
NBET-ES200	Ø20	235

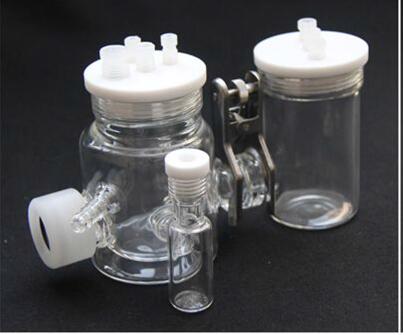

2.反应池选择

石英光电解池Quartz Photoelectrochemical Cells，品种多样，可定制。除了在光电化学研究中应用，石英电解池也广泛应用在溶剂体系研究中（如强碱）。

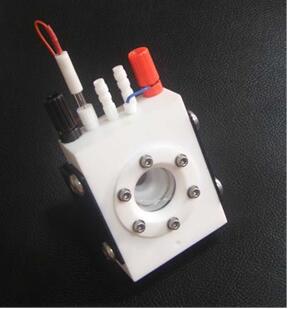

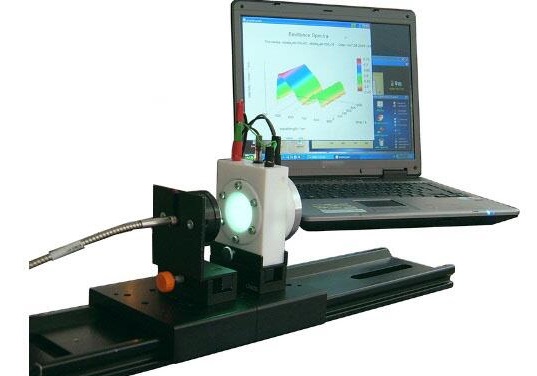

2.1光电化学池

工作电极片可快速拆装，可准确控制工作电极面积；配有铂丝电极和氯化银电极；石英窗口直径20mm，池内容积5ml。有密封和非密封2种可选。

2.2光电化学池（非密封）

材质：K9玻璃&聚四氟，特点：耐腐蚀、结构简单、使用方便，石英片可拆装更换，容积50、100、150ml可选。

2.3光电化学池（密封）

材质：玻璃、聚四氟乙烯，特点：耐腐蚀、结构简单、使用方便，石英片可拆装更换。容积50、100、150ml可选。

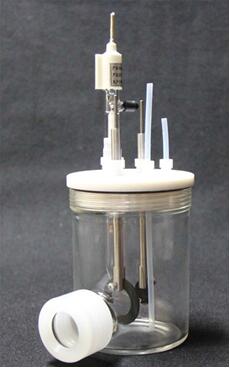

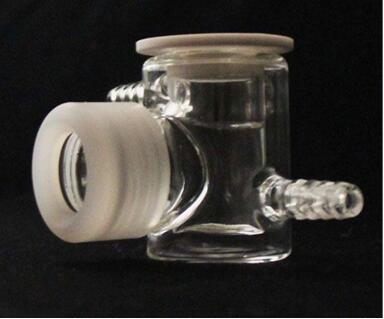

2.4可控温光电化学
玻璃池体+石英窗口(直径24mm)石英片可拆装更换，可通过水浴控温，50、100、150ml可选。

2.5可控温光电化学池（密封)
玻璃池体+石英窗口(直径24mm)，石英片可拆装更换，可通过水浴控温。

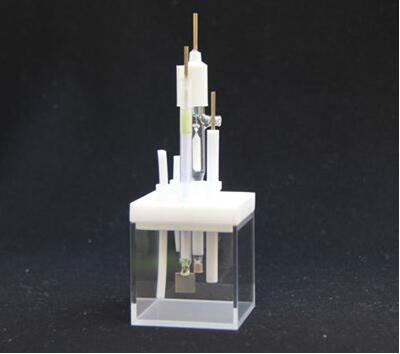

2.6光电化学池型号（图片中的电极仅为展示用）
全石英熔融法制作，四面透光，聚四氟乙烯盖子电极可按实验要求灵活组合排布，池尺寸50*50*50mm。

2.7可控温光电反应器型号（三口）
玻璃池体+石英窗口(直径24mm)，可通过水浴控温，三电极全密封体系，50、100、150ml可选，石英片可拆装更换，离子膜可快速更换。

2.8可控温光电反应器
玻璃池体+石英窗口(直径24mm)
可通过水浴控温，三电极全密封体系
石英片可拆装更换，离子膜可快速更换

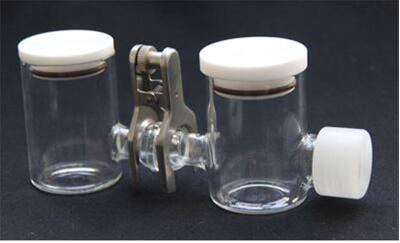

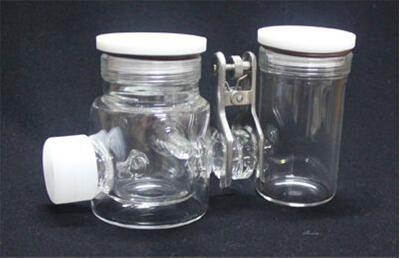

2.9 H 型可换膜光电反应器
玻璃池体+石英窗口(直径24mm), 石英片可拆装更换；全密封体系,离子膜可快速更换，单光通道。

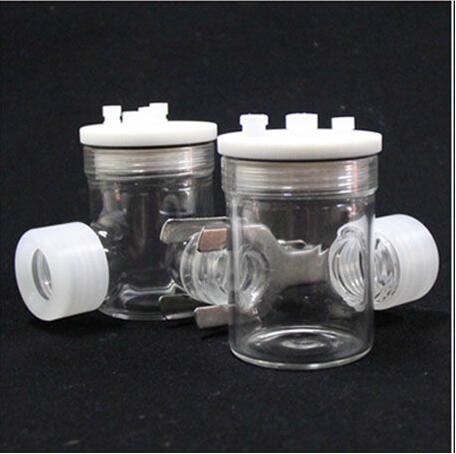

2.10双通道电解池
玻璃池体+石英窗口（直径24mm），双光通道(同侧或两侧)；石英片可拆装更换，离子
膜可快速更换，容积50ml和100ml可选。

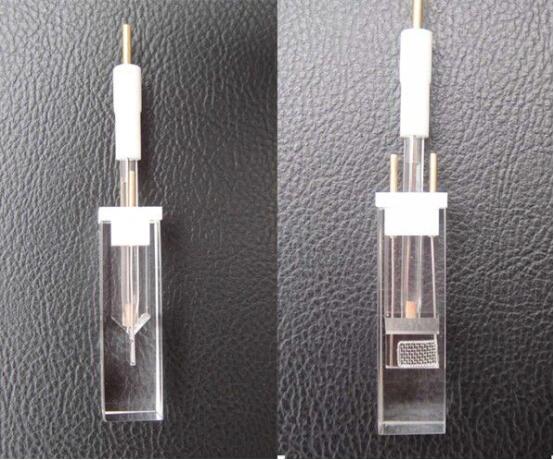

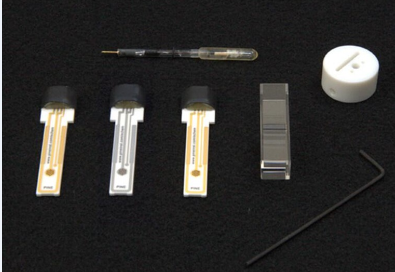

2.11光谱电化学池
全石英熔融法制作，聚四氟乙烯盖子；三电极：铂网电极，铂丝电极，银-氯化银电极。
容积：夹缝8*6.5*1mm和8*6.5*0.5mm

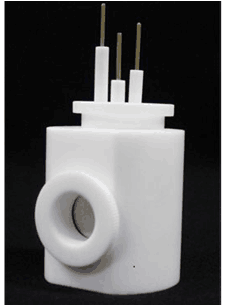

2.12原位拉曼光谱电化学池
聚四氟乙烯精工雕琢而成，石英检测口；工作电极至石英窗口距离可调，配有铂丝电极和银-氯化银电极。

2.13蜂窝状光谱电化学电解池

2.14石英电解池架
用于放置石英电解池，电解池架可以实现恒温控制。

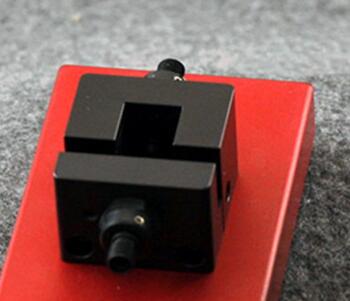

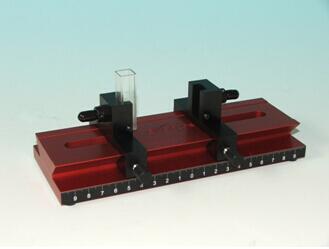

2.15变光程比色皿支架
于低吸收率测量和流动样品池实验中。可变光程的特性使其应用非常灵活，
如可以作为标准的10mm比色皿支架，也可以作为2mm滤光片支架，或增加光程到160mm。

技术数据

基座尺寸 (长 x 宽 x高)	200 x 80 x 25 mm
光纤接头	2个COL-UV/VIS准直透镜, SMA接头
光程长度	10-160 mm
比色皿支架内部光路	对于10 mm比色皿光程为20 mm
焦点高度 >	距离基座底板15 mm
尺寸(长 x 宽 x 高)	200 x 96 x 62 mm
